產品介紹和用途

管力閥是我公司歷時五年研發的最新水泵出口控制閥，是繼老式手動控制閥、液控蝶閥、水力控制閥后的第三代新型蝶式多功能水泵控制閥。閥門采用先進的流體設計，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。該閥適用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求。

該閥結構緊湊，體積小，重量輕，特別適用于大口徑管網系統，可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等輸送系統。

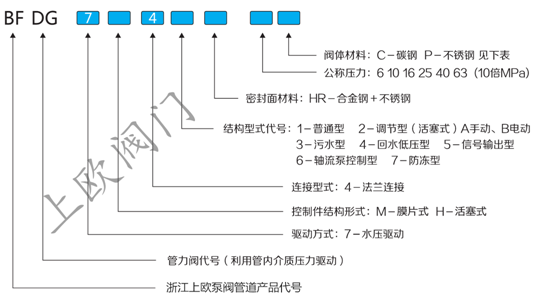

管力閥型號編制

型號示例

BFDG7m43HR-10C  鑄鋼材質膜片式污水型法蘭連接管力閥 BFDG7h42AHR-40C

鑄鋼材質活塞式手動調節型法蘭連接管力閥注：基本型采用膜片式結構；污水型推薦使用膜片式結構，調節型謫選用活塞式結構。


常用閥體、閥板材料對照表

主要設計制造標準

引用但不限于以下標準，未注日期的引用文件，其最新版本適用于本產品。

主要技朮性能

主要零部件材料(膜片式與活塞式)

產品主要技術特點

1、功能多樣：具有截流止回、輕載啟泵、消除水錘等功能，一閥頂多閥，節省設備總投資。

2、緩開啟泵：啟泵后閥門在進口端微孔止回閥的作用下，要達到—定壓力，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全。

3、快關緩閉：獨特的小閥板結構（本公司200720064765.7《管力控制閥小閥板緩閉結構》專利)，停泵時，先快關后緩閉，有效消除水錘，保證系統安全。

4、外形美觀：結構上采用控制裝置頂置的創新型設計，外形空間小，內部結構簡單，運行可靠性強。工藝上，殼體、零部件均為精密鑄造，結構強度好，外形簡潔精致。

5、安裝方便：采用蝶閥結構，有體積小、重量輕的特點，占地空間小,降低土建成本，可適用于地表和地溝等多種安裝方式。

6、維護簡單:閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人工與外力去操作;無外接動力和元器件，采用一體化結構，故障點少;液壓缸內的零部件檢修可在機組正常運行的同時進行;關鍵零件均選用優質材料，基本無需維護;外控通道中過濾器具有自沖洗功能；

7、節能降耗：啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很小；取消液控蝶閥的電一液控制系統，降低成本而又增加了可靠性和穩定性，減小耗電達到節能的目的。

8、動作、密封可靠：采用國內外首創的軟硬雙重密封結構（本公司ZL01249431.3《閥門啟閉件軟硬組合密封裝置》專利）或金屬硬密封結構，密封副摩擦力矩極小;斜置偏心結構密封副，縮短了關閥行程，減少了密封圈滑移距離，降低了摩擦力矩，達到了瞬間離合的效果，并且具有防泥沙和壓力自動補償?shù)墓δ?閥體、閥板密封角度優化設計，使閥門啟閉靈活可靠。

9、適應性強：產品有膜片式與活塞式分別適用于各類工況與介質。外控組件中的特殊過濾器能有效過濾污水中的雜質顆粒，保證進入膜片腔或活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，旁通進口端設有排渣裝置，可手動定期排渣。調節型可根據工況要求，采用手動或者電動控制開度進行流量調節。

動作原理

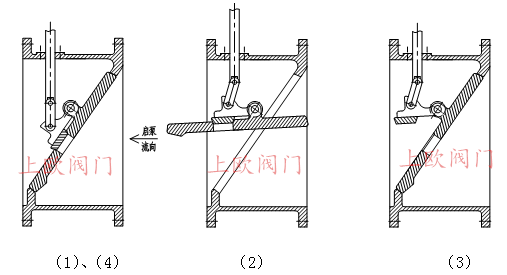

1、開閥：初始狀態如(1)示，當水泵啟動，水壓通過進口帶微孔止回閥的旁通管，進入控制腔下腔，大閥板在進口端水力作用下，連同小閥板一同緩慢開啟，如圖(2)示。開閥速度可根據工況要求調節旁逋球閥的開度進行設定，以達到最佳效果為準。

2、關閥：停泵瞬間，閥門進口流量及壓力突然降低，大閥板在重力作用下迅速關閉(閥板與閥座接觸前，設有緩沖機構，保護密封面），截?cái)啻蟛糠炙�流，小閥板在控制腔作用下自動開啟泄除回流壓力水，削減水錘峰值，如圖(3)示;同時，一部分回流水通過旁通管道進入控制腔上腔，推動控制桿下行，關閉小閥板至完全切斷介質，如圖(4):示。關閥時間可通過旁通管道上的調節閥調節，使水錘峰值在控制范圍內。

圖一  閥門動作原理

本產品系列類型

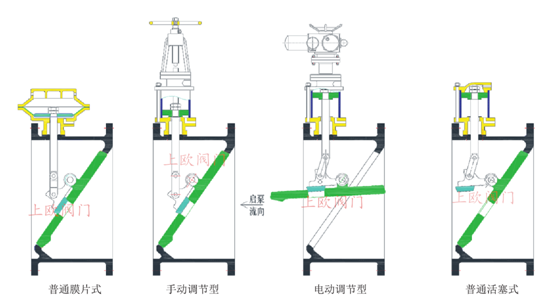

1、BFDG7m/h4

1 普通型 公司常規供貨為膜片式。普通型適用于管網系統回水壓力大于O.IMpa;

2、BFDG7h42調節型（A手動、B電動） 在普通型基礎上，通過在控制腔上安裝調節裝置，可以根據系統要求采用手動或者電動調節閥門開度，以達到對管網內介質流量的粗量調節與控制。電裝常規供貨為普通型，有特殊要求，可按用戶要求配置。
 3、 BFDG 7m4 3 污水型適用于輸送污水、渣漿水，膜片式結構對顆粒類污水含渣量敏感度低，同時外控組件中的特殊過濾器能有效過濾污 水中的雜質顆粒，保證進入控制腔內介質為清潔液體，同時該過濾裝置具有自沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還設有清洗裝置。

圖二       產品類型

4、 BFDG 7m/h 4 4回水低壓型當管網系統回水壓力低于O.lMpa時，推薦采用本產品，閥門配有輔助關閥機構。

5、 BFDG 7m/h 4 5信號輸出型信號輸出型管力閥工作原理同普通型，在其基礎上，增加行程開關，可直接表述全開、全關與故障三種信號，實現閥門啟閉情況可就地觀察也可遠程監測，該裝置結構簡單，運行維護方便。

6、 BFDG 7m/h 4 6軸流泵型針對軸流泵的工作特性，該閥通過添加控制部件，實現先開閥后啟泵的輕載啟泵功能。停泵時，閥門自動先快關后緩閉，消除關閥水錘。

7、 BFDG 7m/h 4 7 防凍型為適應北方等氣候寒冷地區，防凍型管力閥控制部分采用保溫結構，通過熱交換、輔助加熱等形式，可適用于 -20℃的惡劣工況。

閥門安裝說明

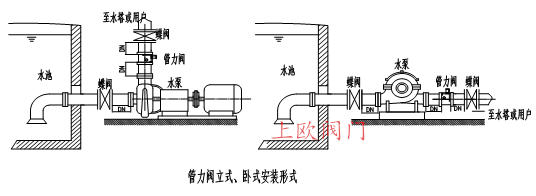

1、管力閥可采用臥式與立式安裝（介質流向向上），有控制缸頂桿側為出口方向，嚴禁反裝，必須保證閥軸一定在水平位置。

2、為了安裝維修方便，在空間許可時，應優先考慮臥式安裝。

3、當閥門口徑≥900mm時，為改善管道受力情況，可設置支架或基礎。

4閥后安裝蝶式閥門時安裝距離通�？扇�1DN，各口徑閥門前后更詳細安裝尺寸請與公司技術部聯系。

管力閥與普通止回閥的對比

閥門結構原理與外形尺寸

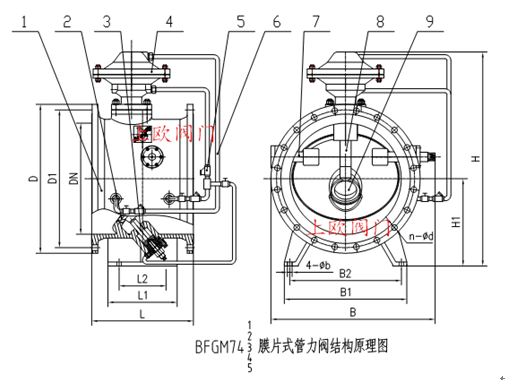

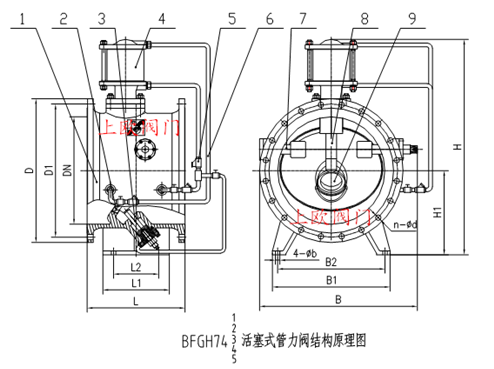

1、閥體 2、閥板 3、緩閉部件 4、控制部件 5、微孔止回閥 6、旁通組件7、閥桿8、控制頂桿 9、小閥板

表1:

表2:

表3:

注：其他壓力等級請咨詢公司技術部，不同連接標準，可按用戶要求設計生產。因產品改進，可能存在實物與宣傳資料數據有所差異，本公司保留對以上數據的解釋權，具體參數訂貨時請垂詢本公司技術部。

定貨說明

為確保您的正常使用，訂貨時請您詳細注明：名稱、型號及規格、最大工作壓力、使用溫度、使用介質以及其他特殊要求。根據您的要求，我公司還可以提供配套的法蘭、螺栓緊固件、伸縮節、維修蝶閥等。
