產品概述

ZAJTQ電動切斷三通球閥是由CHR系列智能式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性 能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

技術參數

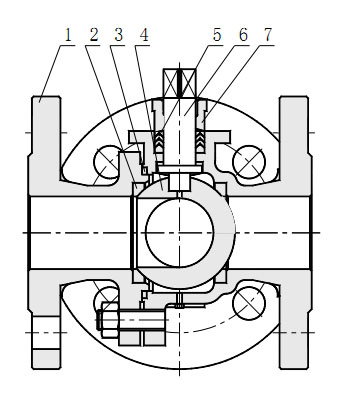

零件材料及內部結構

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

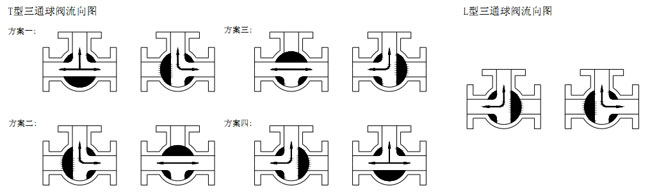

介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L 型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T 型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

執行標準

1. 設計和制造：GB／T12237-1989； APl608
2．檢驗和試驗：GB／T13927-1992； APl 598
3 法蘭連接：JB／T79]一 2-1994； ASME／ANSI B165
4 結構長度：JD-2002

技術指標

1、控制精度：0.1%～3.1%可調。
2、接受控制信號：0～10mA.DC、 4～20mA.DC 或 1～5V.DC。
3、按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇 3、控制精度選擇。
4、電動裝置全開、全閉位置自動定位標定，方便準確。
5、按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
6、輸出電動裝置位置信號：4～20mA.DC 對應電動裝置全閉、全開。

安裝尺寸

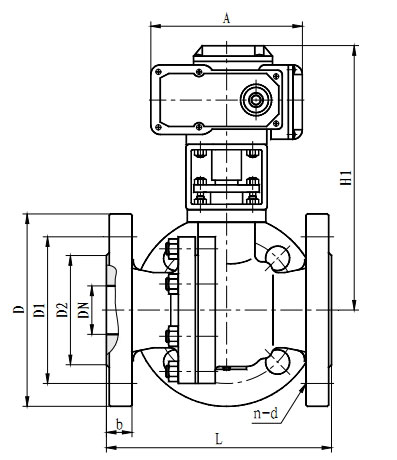

外形結構尺寸圖
